Come le curve verticali influenzano il tiraggio dei cavi
Scopri come le curve verticali influenzano la tensione di trazione del cavo e perché calcoli accurati della curvatura sono essenziali per installazioni di cavi più sicure e prevedibili.
Quando si pianifica di un cavo interrato, i fattori chiave includono la lunghezza del percorso, le dimensioni del condotto, il peso del cavo e il numero di curve. La tensione del cavo aumenta in vari modi quando viene tirato in una curva del condotto e questo può avere un impatto sorprendente sul successo dell’installazione.
Sia le curve orizzontali che verticali possono aggiungere rapidamente tensione alla trazione. Per le curve orizzontali, l’orientamento della curva e la direzione della trazione non hanno importanza. Nelle curve verticali, questi dettagli influenzano il calcolo della tensione. Sfortunatamente, il tipo di curvatura verticale non è sempre chiaro.
| Contenuti connessi: Coefficiente di attrito nella tensione di tiraggio del cavo dalle curve del condotto |
Curve verticali: da che parte andare?
Immagina una ciotola rotonda piena d’acqua. L’esterno della ciotola rappresenta una curva verticale concava verso l’alto. Regge l’acqua perché la superficie curva è orientata verso l’alto. Ora immagina di rovesciare la ciotola. Tutta l’acqua si fuoriesce e hai una curva verticale concava verso il basso. Questa è gravità in azione. Esistono forze simili che agiscono sul cavo mentre viene tirato su e giù attraverso queste curve. A seconda dell’orientamento, la gravità spinge il cavo nella curva e a volte lo tira via.
A seconda del fatto che il cavo venga tirato su o giù all’interno del tipo di curva, sono necessarie equazioni di tiraggio completamente diverse per tenere conto delle forze sul cavo. Ecco perché i progettisti esperti trattano ogni curva in modo indipendente per ottenere il calcolo della tensione di tiraggio più accurato.
Perché le curve verticali sono importanti nella pianificazione del tiraggio dei cavi
Ogni installazione di cavi ha limiti raccomandati per la tensione di trazione e la pressione laterale. Superare questi limiti può aumentare il rischio di danni alla guaina, danni all’isolante, deformazione del conduttore o problemi di affidabilità a lungo termine.

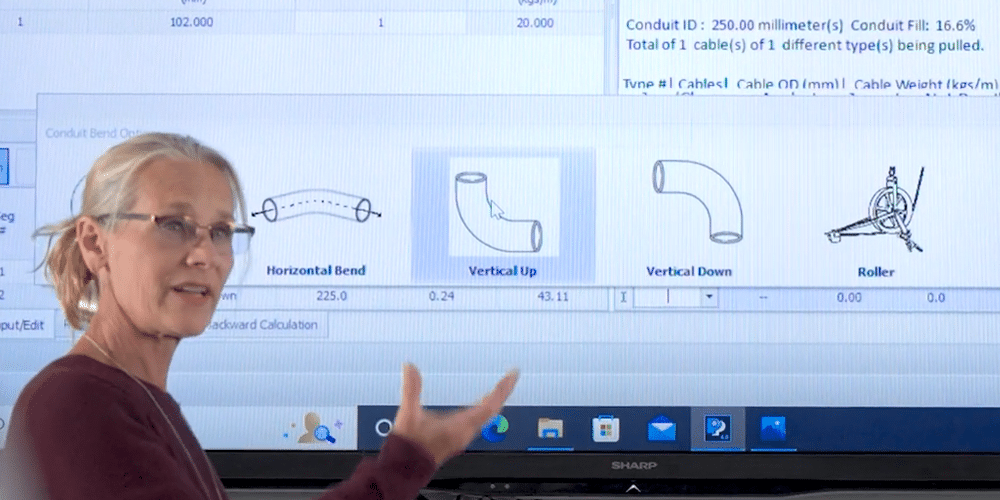

Il software di pianificazione per il tiraggio dei cavi odierno semplifica molto questo processo modellando l’intero percorso del cavo, compresi i tipi di curvatura verticale, i raggi di curvatura e gli angoli, la lunghezza e la direzione di trazione. Ciò fornisce un quadro più completo di come cambiano le forze durante l’installazione.
Una migliore pianificazione porta a installazioni migliori
Tenere in considerazione le curve verticali non rende necessariamente un progetto più complicato; rende l’installazione più prevedibile.
Sapendo in che modo i tipi di curvatura verticale influenzano la tensione finale, gli ingegneri possono ridurre il rischio di installazione, restare entro i limiti del produttore del cavo e migliorare la probabilità di successo del tiraggio al primo tentativo.
Se desideri vedere questo concetto in azione, guarda il video qui sotto, che illustra come le curve verticali influenzano le forze di tiraggio dei cavi e spiega perché sono una parte importante della pianificazione dell’installazione dei cavi sotterranei.
