Cómo afectan las curvaturas verticales el tirado de cables
Conozca cómo las curvaturas verticales afectan la tensión del tirado de cables y por qué los cálculos de curvatura precisos son esenciales para instalaciones de cable más seguras y predecibles.
Al planificar una instalación de cable subterráneo, los factores clave incluyen la longitud de la ruta, el tamaño del conducto, el peso del cable y el número de curvaturas. La tensión del cable aumenta de diversas formas a medida que se tira hacia dentro de una curvatura del conducto, y esto puede tener un impacto sorprendente en el éxito de la instalación.
Tanto las curvaturas horizontales como las verticales pueden agregar rápidamente tensión al tirado. Para las curvaturas horizontales, la orientación de la curvatura y la dirección del tirado no importan. En curvaturas verticales, estos detalles afectan al cálculo de la tensión. Desafortunadamente, el tipo de curvatura vertical no siempre está claro.
| Contenido relacionado: Coeficiente de fricción en la tensión del tirado de cables debido a las curvaturas del conducto |
Curvaturas verticales: ¿Qué dirección es hacia arriba?

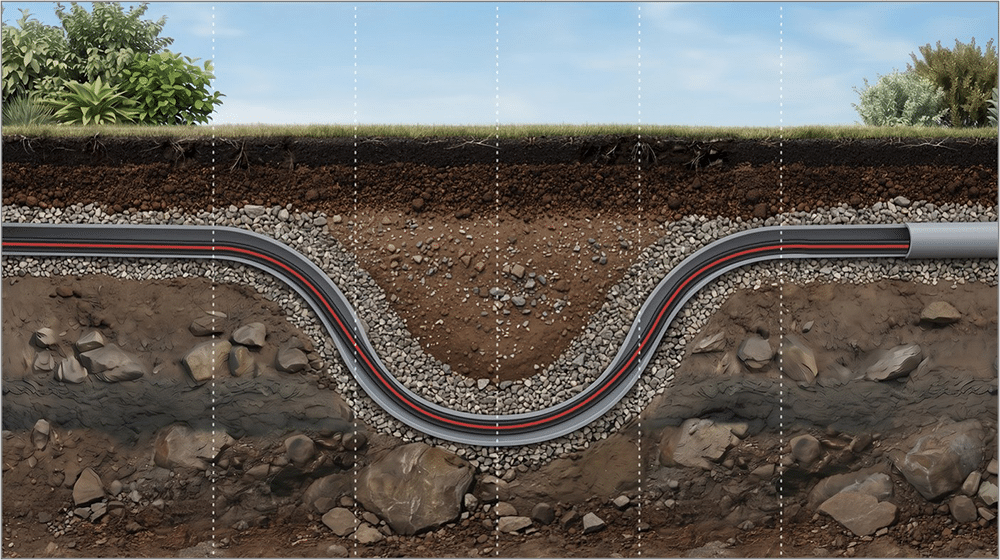

Imagine un cuenco redondo lleno de agua. El exterior del cuenco representa una curvatura vertical cóncava ascendente, que retiene el agua porque la superficie curva está orientada hacia arriba. Ahora imagine que voltea el cuenco boca abajo. Toda el agua se derrama y tiene una curvatura vertical cóncava descendente. Esta es la gravedad en acción. Hay fuerzas similares que actúan sobre el cable a medida que se tira hacia arriba y hacia abajo a través de estas diversas curvaturas. Dependiendo de la orientación, la gravedad empuja el cable contra la curvatura y, a veces, lo aleja de ella.
Dependiendo de si el cable se tira hacia arriba o hacia abajo dentro del tipo de curvatura, se requieren ecuaciones de tracción completamente diferentes para tener en cuenta las fuerzas que actúan sobre el cable. Por eso, los planificadores experimentados consideran cada curva de forma independiente para obtener el cálculo más preciso de la tensión del tirado.
Por qué son relevantes las curvaturas verticales en la planificación de la instalación de cables
Cada instalación de cable tiene límites recomendados para la tensión del tirado y la presión lateral sobre las paredes. Exceder esos límites puede aumentar el riesgo de daños en la chaqueta, daños en el aislamiento, deformación del conductor o problemas de confiabilidad a largo plazo.
El software de planificación de instalación de cables de hoy en día facilita mucho este proceso al modelar toda la ruta del cable, incluidos los tipos de curvatura vertical, los radios y ángulos de curvatura, la longitud y la dirección del tirado. Esto proporciona una imagen más completa de cómo cambian las fuerzas a lo largo de la instalación.
Una mejor planificación conduce a mejores instalaciones
Contar con las curvas verticales no necesariamente hace que un proyecto sea más complicado, hace que la instalación sea más predecible.
Al comprender cómo los tipos de curvatura vertical afectan la tensión final, los ingenieros pueden reducir el riesgo en la instalación, pueden mantenerse dentro de los límites del fabricante del cable y pueden mejorar la probabilidad de una instalación exitosa en el primer intento.
Si desea ver este concepto en acción, vea el siguiente video, que ilustra cómo las curvaturas verticales influyen en las fuerzas del tirado de cables y explica por qué son una parte importante de la planificación de la instalación de cables subterráneos.
